Web-kameran muuttaminen tähtivalokuvauskäyttöön
- Philips Toucam Pro
Seuraavassa kerrotaan miten edullinen ja yksinkertainen Philips
Toucam Pro -web-kamera muutetaan tähtivalokuvauskäyttöön
sopivaksi. Tässä tapauksessa kyse on venäläisestä TAL-120
-kaukoputkesta, jollaisia myy Suomessa mm. tähtitieteellinen yhdistys Ursa.
Talissa on standardin mukaiset 32 millimetrin okulaarit, joten seuraava ohje on
sovellettavissa useimpiin muihinkin harrastajakaukoputkiin.
Vastaavia ohjeita on verkko tulvillaan, mutta kerron tässä asian kuvien kera
suomeksi.
Lopputuloksen pitäisi olla oheisessa kuvassa näkyvä: voit katsella
salkkumikron kautta web-kameran antamaa kuvaa, jonka kaukoputken peili piirtää
polttotasolle. Oheinen kuva on aito, se on otettu iltapäivällä
19.5.2002 Kangasalla.
Operaation idea on varsin yksinkertainen: web-kameran piirikortti ja ccd-kenno
poistetaan alkuperäisestä kuorestaan ja kameran alkeellisen linssin sijasta
kennolle näytetään tähtikaukoputken pääpeilin polttotasossa piirtämä
kuva. Web-kamera ei tietenkään ymmärrä kuvaako se alkuperäisen
linssin vai kaukoputken näyttämää kuvaa.
Pienet varoituksen sanat ovat kuitenkin aiheellisia, ennen kuin ryhdyt
toimiin. Kaikki ei ole aivan niin helppoa kuin seuraavassa kerrotaan,
ja epäonnistuminen mahdollisuus on olemassa. Web-kamera ja sen herkkä
ccd-kenno voivat tuhoutua kokemattomissa käsissä. Jos sinulla ei ole
mitään kokemusta elektroniikkarakentelusta, toimiin ei ehkä kannata ryhtyä
(ks. linkkiä sivun lopussa). Olen itse harrastanut 37 vuotta myös dx-kuuntelua, joten kolvi
pysyy kädessä, ja lisäksi poikani Seppo auttoi parissa kriittisessä
kohdassa.
Silti projekti ei vielä ole päättynyt, vaan valotusaikojen säätämiseksi
jouduin turvautumaan lisäapuun.
Helpoimmalla pääsee tietenkin, jos ostaa esim. Teknofokuksesta valmiin
sovittimen, jonka toisen pään kierteet käyvät web-kameraan ja toinen pää
kaukoputken okulaarinpitimeen. Tällainen web-tähtikamera
soveltuu lähinnä planeettojen ja Kuun kuvaukseen. Ds-kuvaus vaatii pitkiä
valotusaikoja sekä lämpiminä aikoina ccd-kennon jäähdytyksen.
Päätin ottaa web-kameran ccd-kennon irti alkuperäisestä kananmunan
muotoisesta kotelosta ja siirtää sen isompaan koteloon, jossa on tilaa
jäähdytystä varten. Sen aika tulee myöhemmin, tässä artikkelissa ei
kerrota jäähdytyksestä.
Miksi Philips Toucam Pro?
Miksi juuri tämä Philipsin kamera? Onhan vaihtoehtoja
muitakin.
Tärkein syy oli hinta-laatu -suhde. Philips Toucam Pro maksoi usb-kaapelin
kera 93€ eli vähän yli 550 markkaa. Sen ccd-kenno antaa jopa
megapikselin eli 1280x960 pikselin still-kuvan. Hämmästyin huomattuani, että
puoliammattilaiset tähtivalokuvauskamerat antavat huonomman, yleensä vain 659x494
pikselin kuvan, ja ovat hinnaltaan kymmenkertaisia (ks. esim. http://www.starlight-xpress.co.uk/),
siis noin 6000 mk.
Valinta ei ollut vaikea, koska kokemukset digitaalisesta tähtikuvauksesta ovat
vähäiset. En halua maksaa hirmukalliita oppirahoja.
Mitä tarvitaan?

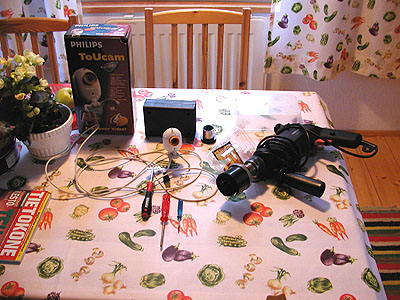

Tarvikeluettelo on seuraava: 1. Philips Toucam Pro -kamera. 2. Usb-kaapeli. 2. Elektroniikkarakentelurasia (musta, taustalla, näitä myyvät mm. Bebeck ja YE). 3. 32 mm. sovitusrengas okulaaripitimeen (näitä myy ainakin Teknofokus Helsingissä, ks. http://www.teknofokus.fi/), 4. Ruuvimeisseleitä, tavallinen sekä ristipää ja 6 mm torx-meisseli - viimeksi mainittu on välttämätön, ei maksa paljon, näitä myy mm. Hongkong). 5. Rengasporanterä, jolla voi tehdä 32 mm reiän muoviin (näitä myy mm. Hongkong), ja tietenkin pora. 6. Pakasterasia.
Toimintaa!

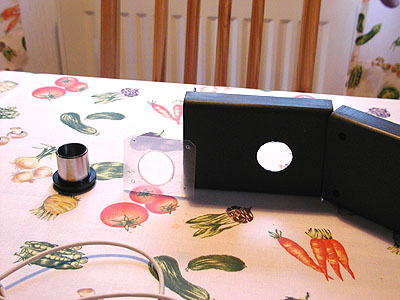

Rakennusrasiaan porataan reikä, johon sovitusrengas
käy. Tämän jälkeen leikataan pakasterasiasta kaksi muovilevyä, joiden
väliin web-kameran piirikortti kiinnitetään puristamalla se niiden
väliin. Muovilevyjen nurkkiin porataan reiät kiinnitystä varten
vastaaviin paikkoihin kuin rakentelurasiassa.
Muovilevyistä ei kannata tehdä ihan yläkuvassa näkyvän kaltaisia. Jouduin itse
leikkaamaan yhden levyn uudelleen. Itse asiassa toisessa muovilevyssä
pitää olla ruuvinreikien lisäksi vain ccd-kennon kokoinen aukko, kuten alla oleva
piirros osoittaa. Toiseen levyyn ei tarvitse tehdä kuin ruuvien reiät, jos
poistaa piirikortissa olevan ison mikrofonin (ks. alla).
Käytä kuitenkin pakasterasiamuovia, sillä se
käsittääkseni kestää parhaiten pakkasessa. Ja pakkasiahan Suomessa
riittää tähtihavaintokaudella, eikä parin pakasterasian hinta ole kovin
korkea.
Kaksi muovilevyä on tarkoitettu pitämään web-kameran piirikortti
paikoillaan, kun se ruuveilla puristetaan kevyesti niiden väliin.
Kameran muuttaminen (1)

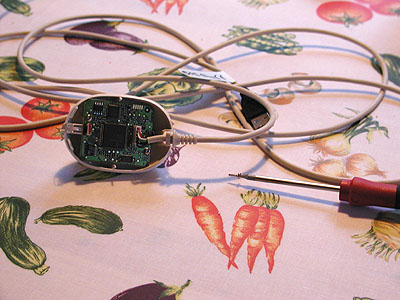

Seuraavaksi vuorossa on Toucam-webbikameran modifiointi. Kananmunan muotoinen kamera avautuu parhaiten torx-meisselillä. Ehkä se avautuu jollain muullakin, mutta sulkeminen voi olla sitten vaikeaa, ja webbikamera voi olla ihan kiva alkuperäisessä käytössään.
Kameran muuttaminen (2)

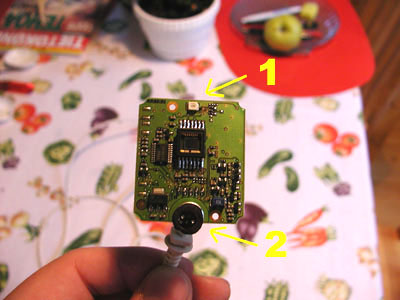

Sitten itse kamera otetaan käsittelyyn. Koska tässä minun
mallissani piirikortti puristetaan kahden muovilevyn väliin niin, että vain
ccd-kenno kurkistaa toisessa levyssä olevasta aukosta, on syytä poistaa
kortissa oleva iso mikrofoni (2). Eipä tuolta taivaalta kovin paljon
ääniä tule, joten turha vehje se on muutoinkin.
Erittäin tärkeää on poistaa tai kytkeä irti piirikortin päällä oleva
punainen led-valo (1) ! Sen haitallisuus ei tule ilmi päivänvalossa,
mutta tähtikuvauksessa yöllä siitä vuotaa kirkas punainen valo ccd-kennoon
pilaten kuvat.
Tässä kohdassa on käytettävä teräväkärkistä kolvia ja
pinsettejä. Komponenttien irrottaminen ei vaikuta ccd-kennon toimintaan.
Huomaa myös varoa staattista sähköä, nämä pienet piirit ovat arkoja.
Kiinnittäminen rasiaan

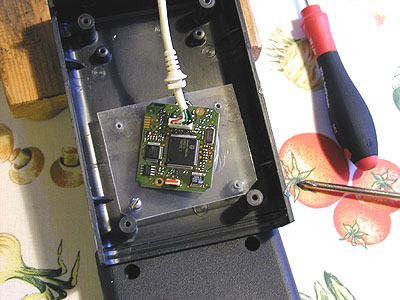

Seuraavaksi piirikortti puristetaan paikoilleen kahden muovilevyn
väliin kiristämällä nurkissa olevat ruuvit meisselillä. Piirikortti
pysyy hyvin paikoillaan, kun okulaarin puoleiseen muoviin on tehty ccd-kennon kokoinen
neliömäinen aukko. Ruuveja ei saa kiristää liian lujaan ettei
piirikortti vahingoitu.
Lopuksi elektroniikkarasiaan tehdään reikä usb-kaapelia varten ja rasia
sujetaan.
Valmis kamera (1)

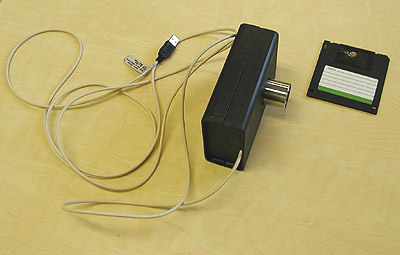

Valmis kamera on suunnilleen päällä olevan
näköinen. Vieressä on vertailun vuoksi korppu.
Ei kannata rakentaa laitetta pienimpään mahdolliseen rasiaan, ellei aio
tyytyä vain planeettojen ja Kuun kuvaamiseen. Muovisten
rakentelurasioiden hinta- ja painoerot eivät ole kovin suuria. Isompaan
rasiaan jää tilaa kytkennöille, joilla voidaan pidentää valotusaikoja tai
kennoon voidaan lisätä jäähdytys.
Kuvassa on vain Toucamin oma usb-kaapeli. Kannattaa ostaa 4-5 metrin
jatkojohto niin kuvaa voi talvella katsella vaikka sisällä, kun ulkona paukkuu
20 asteen pakkanen.
Valmis kamera (2)

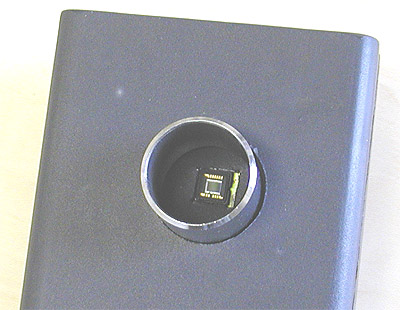

Yllä oleva kuva esittää tähti-web-kameran kriittisintä
osaa eli ccd-kennoa päältä 32 mm sovitusrenkaan läpi katsottuna, siis
kaukoputken suunnasta. Ccd-kenno näkyy pakasterasiamuovissa olevasta
neliömäisestä aukosta.
Kuten huomaat, kenno on kooltaan alle postimerkin kokoinen ja kattaa vain pienen
alueen kaukoputken peilin polttotasolle piirtämästä kuvasta. Täten se
on eräänlainen "digitaalinen zoom" antaen voimakkaamman
suurennuksen. Arvioisin sen olevan noin 100x luokkaa, koska esim. Kuun
kuvaaminen vaatii neljä otosta pohjoisnavalta etelänavalle.
Mikään ei estä laittamasta väliin Barlow-linssiä, jolloin suurennus esim.
Talin mukana tulevalla Barlowilla on n. 300x. Kokemukseni mukaan
tarkentaminen on kuitenkin tällöin äärimmäisen hienovaraista ja
kärsivällisyyttä vaativaa puuhaa.
Kaukoputki

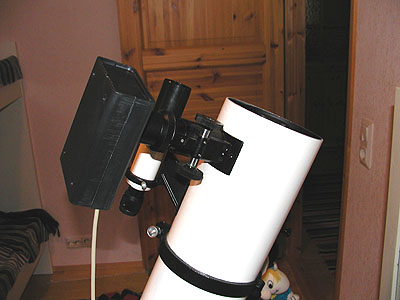

Jos kaikki on tehty oikein, 32 millin sovitin menee Talin
okulaaripidikkeeseen kuvan osoittamalla tavalla.
Laite tarkentuu äärettömään helposti - ja pääset ihailemaan Kuuta ja
planeettoja, ja ds-kohteista ainakin kaksoistähtiä.
Tarkennus onnistuu muuten lähemmäksikin vetämällä sovitinta hieman
ulospäin okulaaripidikkeestä. Tällöin webbikameraa ja Talia voi
käyttää maakohteiden, kuten lintujen ym. kuvaamiseen. Olen itse
katsellut mm. kirjosiepon pesintäpuuhia linnunpöntössä sekä lintulaudan
touhuja.
[Tässä malliksi joulukuussa 2002 otettu kuva sinitiaisesta
lintulaudalla, otettu 135 mm Vivitar-telellä.]
Sattui vielä niin hauskasti, että ccd-kenno tuli rasiaan
nurinpäin, jolloin kaukoputken nurinpäin polttotasolle antama kuva näkyy
tietokoneessa oikeinpäin.
Tähtikuvauksessa tästä selviää tietenkin kääntämällä rasian takaisin
nurinpäin.
Tästä löydät artikkelin, jossa kerron kokemuksistani web-kameran käytöstä tähtikuvauksessa. Jutun lopussa on linkkejä rakentelu- ja muunnosohjeisiin sekä softiin, joilla kameraa ohjataan.
Jos tuntuu siltä, että ei uskalla ryhtyä web-kameran pienen piirikortin peukaloimiseen, on mahdollisuus ostaa valmiiksi modifioituja web-kameroita, joissa on pitkät valotusajat ja jäähdytyslaitteisto. Niitä valmistaa ja myy portugalilainen Atik-instruments myös postitse Suomeen. Laitteet ovat hinnaltaan kalliimpia kuin pelkät web-kamerat, mutta selvästi edullisempia kuin hyvät digitaaliset pokkari- ja järjestelmäkamerat. Atikin kameroilla on Suomessakin päästy hyviin tuloksiin. Ks.
